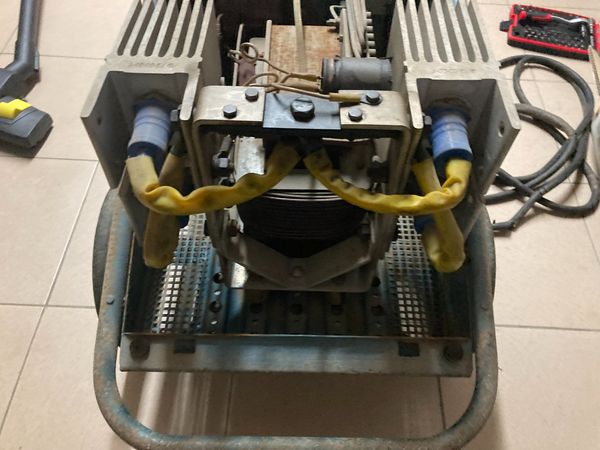

Zvárací a nabíjací usmerňovač KS-N-100 je určený pre zváranie jednosmerným prúdom všetkými druhmi elektród do priemeru 3,15 (3,2)mm a nabíjanie štartovacích akumulátorov 6 a 12V. Vyrábal ho národný podnik ČKD Praha, závod polovodiče v rokoch 1968 – 1972. Prístroj mal plne nahradiť rotačné zdroje zváracieho prúdu, tzv. triodynky za súčasného zvýšenia účinnosti a zníženia hlučnosti a hmotnosti. Prístroj bol montovaný do dizajnovo veľmi zaujímavého vozíka, ktorý umožňoval jednoduchú prepravu. Vďaka veľkej tlmivke mal zdroj veľmi dobrú dynamickú charakteristiku, ľahký zápal a veľmi dobrú stabilitu oblúka.
Regulácia prúdu u KS-N-100 bola odbočková v ôsmich krokoch (2 rozsahy po 4 kroky) + nabíjanie. Absencia ventilátora síce robila prevádzku bezhlučnou, avšak za cenu zníženého zaťažovateľa. Zaujímavé je aj riešenie regulácie zváracieho prúdu, ktoré okrem prepínania odbočiek je regulovaný aj zmenou napätia primárneho vinutia transformátora – v 1. rozsahu je transformátor napájaný na 230V, v druhom na 400V. Pri nabíjaní je napätie primárneho vinutia zapojené na 230V cez obmedzujúcu tlmivku.
Z uvedeného vyplýva, že zariadenie využíva k svojej prevádzke kombinovaný vodič PEN a NIE JE možné ho používať v nových sieťach TN-S, ktoré sa u nás používajú – je potrebná prerábka prívodu prístroja!
Základné parametre:
Vstupné napätie: 380V ±5%
Menovitý vstupný prúd: 15,5A ±7,5%
Menovitý príkon: 5900VA ±400VA
Max. zvárací prúd pri DZ30%: 100A (24V)
Zvárací prúd pri DZ40%: 45A (23,2V)
Zvárací prúd pri DZ100%: 45A (21,8V)
Stupne regulácie: Rozsah 1.: 16-22-28-35A
Rozsah 2: 45-60-80-100A
Max. napätie naprázdno: 59V (nameraná hodnota 90V)
Trvalé nabíjanie akumulátorov: 6V/5A, 12V/3A
Napätie nabíjačky naprázdno: 30V
Hmotnosť: 75kg
Aj napriek veľmi solídnej konštrukcii trpí zariadenie nedostatkami v podobe chýbajúcej tepelnej ochrany polovodičov a transformátora. Taktiež sa často lámali hliníkové prepoje z pásoviny, alebo zlyhal hlavný istič, ktorý sa používa na zapínanie prístroja. Transformátor bol jednofázový na združené napätie 400V, kvôli čomu môže byť problém zapínať ho na ističoch charakteristiky B.
Tieto, ale aj všetky ostatné problémy vieme vyriešiť. Pre dopyt servisu môžete využiť náš kontaktný formulár, alebo nám napísať na info@plservis.sk
Pokiaľ chcete zariadenie prevádzkovať na sieti TN-S s prúdovým chráničom, kontaktujte nás.
